1.1 電磁式流量配水裝置的工作操作模式

流量配水裝置具有兩種工作操作模式：自動模式和手動模式。手動模式又分為兩種：可通過電動手動方式和機械操作手輪方式。注意： 自動和手動模式可以直接通過“MOV”按鍵切換，并且具有掉電保存設置的功能，即下次開機設置仍然有效。

在自動模式下，流量配水裝置通過采樣流量信號，控制閥門的開閉，實現閉環自動控制過程，無需用戶操作并且具有自動開關閥止點檢測功能，確保整體運行安全可靠。

在手動模式下，如果用戶通過電動手動方式，閥門電機的控制完全取決于用戶手動按鍵的操作，此時，用戶可通過操作面板上的“+、-”按鍵操作閥門，“+”鍵是開閥操作，“-”鍵是關閥門操作。在斷電情況下，用戶可以通過內六角扳手來操作閥門，順時針轉動手輪為關閥門操作，逆時針為開閥門操作。

1.2 按鍵說明與遙控器操作

1.2.1 按鍵說明

儀表上電時，自動進入測量狀態。在自動測量狀態下，儀表自動完成各測量功能并顯示相應的測量數據。用戶使用面板鍵進行儀表參數設定或修改，完成儀表參數設置?！?”：減少鍵，“SET”：設置鍵，“MOV”：移位鍵，“+”：增加鍵。

1.2.2 遙控器操作

流量配水裝置除了按鍵操作外還可以采用紅外遙控器操作方式，用戶只需要通過遙控器，可以對相關參數進行設置，不需要開蓋即可設置，具體說明如下。

進入鍵：參數設置時按此鍵進入各級菜單；

返回鍵：參數設置時返回上級菜單；

加鍵：手動控制模式下閥門開啟，參數設置狀態下光標處數字加 1；

減鍵：手動控制模式下閥門關閉，參數設置狀態下光標處數字減 1；

數字鍵：光標處數字輸入；

菜單鍵：進入?yún)?shù)設置界面；

左移位鍵：循環選擇屏幕下行顯示內容；

右移位鍵：循環選擇屏幕下行顯示內容；

電源鍵：手動控制模式下閥門停止。

1.3 運行顯示主界面

瞬時：為流量計實測管道中的瞬時（實時）流量值；

自動：為用戶選擇流量配水裝置為自動模式；

手動：為用戶選擇流量配水裝置為手動模式；

∑+：為流量計實測管道中的正向累計總量；

∑-：為流量計實測管道中的反向累計總量； MTP：空管比；

1.4 功能選擇畫面及參數設置操作

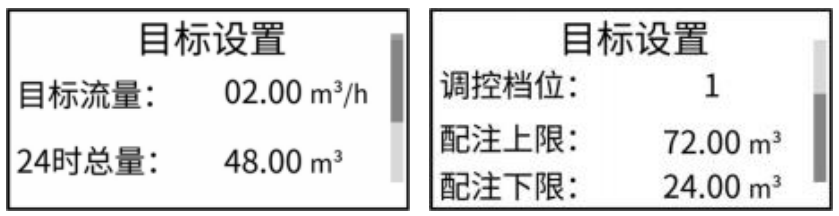

1.4.1 目標設置

該功能在單管路液體流量控制應用模式時設置用戶預配置的自動控制器控制流量值（單位 m3/h）或一天（24 小時）的控制總量（單位 m3）。

目標流量：配注上限 72m3, 配注下限 24m3, 目標流量默認取配注上限與配注下

限的中間值 48m3, 同時用戶可以再配注上下限范圍內對目標流量進行小范圍修改。注：用戶在設置目標流量前應優先設置配注上下限。

24 時流量：為一天（24 小時）的控制總量（單位 m3）。

調控檔位：用戶可以手動設置檔位，調控檔位分為（1~5）檔，檔位越高， 閥門動作間隔時間越長。閥門動作間隔時間 =  調控檔位 *  調控間隔，系統默認“調控間隔”為 300 秒，該參數可在 1.4.7 節閥門控制參數菜單里設置。

配注上限：當前流量高于配注上限時，“自動”模式下閥門會一直執行關動作，當達到目標流量后，閥門停止動作。

配注下限：當前流量低于配注下限時，“自動”模式下閥門會一直執行開動作，當

達到目標流量后，閥門停止動作。

注：當系統對閥門進行自動調節至目標流量停止后，系統會實時檢測當前流量是否處于配注上下限內，若在，閥門則保持停止動作，若超過，閥門則重新調節至目標流量。

設置時用戶可通過“+”按鍵選中需要修改的項，按“SET”鍵使得相應數值進入修改狀態，在此狀態下，通過“MOV”按鍵進行移位，“+”和“-”按鍵進行修改，修改完成后按“SET”鍵保存,再按“-”鍵返回主菜單。

1.4.2 模式設置

該功能設置控制器當前控制模式，分為手動控制、自動控制。按 MOV 鍵選擇控制方式，按 SET 鍵選定當前控制方式。

1.4.3 流量參數

菜單功能分別為：

測量口徑：測量管口徑的設置；

流量方向：當用戶認為調試時流體方向與設計不一致，用戶不必改變勵磁線或信號線接法，而用流量方向設定參數改動即可；

儀表量程：儀表量程的設置是指確定上限流量值，儀表下限流量值自動設置為 0；

數點設置：累積小數點位數設置；

正向總量：當更換現場儀表后，為了使流量正向累計總量與之前儀表保持一致，可以進入“正向總量”菜單進行正向累計總量修改設置；

反向總量：當更換現場儀表后，為了使流量反向累計總量與之前儀表保持一致，可以進入“反向總量”菜單進行反向累計總量修改設置；

1.4.4 通訊設置

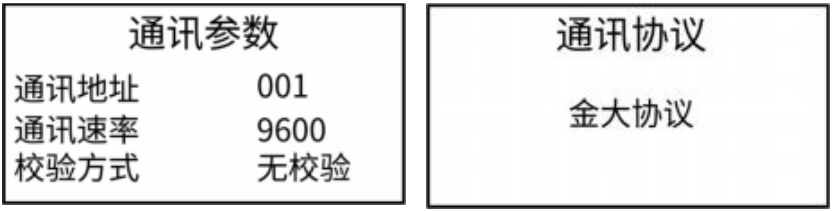

該功能設置流量配水裝置通訊參數， 以便上位機可與其進行數據通訊，包含設備通訊地址（1～255）、通訊波特率（1200、2400、4800、9600、19200、38400bps）、校驗方式（奇校驗、偶校驗、無校驗）設置，提供兩種通訊模式：MODBUS-CQ（長慶油田標準協議）、MODBUS-JH（精華協議）。注意：在同一個 RS485 網絡中設備通訊地址不能重復。

1.4.5 系統標定

菜單功能分別為：

儀表系數：流量配水裝置整機標定系數。該系數由實際標定得到；

流量零點：流量零點的修正值是傳感器配套的常數值。阻尼時間：測量濾波時間，長的測量濾波時間可以提高流量配水裝置流量顯示穩定性及輸出信號的穩定性，短的測量濾波時間表現為快地測量響應速度，用戶可根據實際需求選擇。

出廠系數：該系數為流量配水裝置出廠專用系數，該系數將測量電路系統歸一化，以保證所有配水裝置間互換性達到 0.1%。

信號切除：小信號切除點設置是用流量表示的。此參數配合信號切除允許使用。當此參數設置為 0 時，小信號切除功能不起作用。

恢復默認：可恢復系統默認出廠參數。

1.4.6 報警設置

該功能設置流量配水裝置報警參數，流量配水裝置具有自診斷功能、除了電源和硬件電路故障外，一般應用中出現的故障就能正確的給出報警信息，這些報警信息在主界面提示。裝置自動顯示出故障內容如下：

SYS —– 勵磁報警

MTP —– 空管報警

1.4.7 閥門設置

該功能設置控制器控制電機的相關參數，按“SET”鍵使得相應數值進入修改狀態，在此狀態下，通過“MOV”按鍵進行移位，“+”和“-”按鍵進行修改，修改完成后，按“SET”鍵將數值全選中，再按“MOV”按鍵到如圖電流標定選項后，再按“SET”

鍵按開始標定，顯示“標定中”1 秒左右標定結束。再按“-”鍵返回上級菜單。流量配水裝置通訊協議采用標準 MODBUS RTU 通訊協議，流量配水裝置為從機。
